Характеристика Cisco Packet Tracer

Cisco Packet Tracer разработан компанией Cisco и рекомендован использоваться при изучении телекоммуникационных сетей и сетевого оборудования, а также для проведения уроков по лабораторным работам в высших заведениях.

Основные возможности Packet Tracer:

  • Дружественный графический интерфейс (GUI), что способствует к лучшему пониманию организации сети, принципов работы устройства;
  • Возможность смоделировать логическую топологию: рабочее пространство для того, чтобы создать сети любого размера на CCNA-уровне сложности;
  • моделирование в режиме real-time (реального времени);
  • режим симуляции;
  • Многоязычность интерфейса программы: что позволяет изучать программу на своем родном языке.
  • усовершенствованное изображение сетевого оборудования со способностью добавлять / удалять различные компоненты;
  • наличие Activity Wizard позволяет сетевым инженерам, студентам и преподавателям создавать шаблоны сетей и использовать их в дальнейшем.
  • проектирование физической топологии: доступное взаимодействие с физическими устройствами, используя такие понятия как город, здание, стойка и т.д.;

Широкий круг возможностей данного продукта позволяет сетевым инженерам: конфигурировать, отлаживать и строить вычислительную сеть. Также данный продукт незаменим в учебном процессе, поскольку дает наглядное отображение работы сети, что повышает освоение материала учащимися.

Эмулятор сети позволяет сетевым инженерам проектировать сети любой сложности, создавая и отправляя различные пакеты данных, сохранять и комментировать свою работу. Специалисты могут изучать и использовать такие сетевые устройства, как коммутаторы второго и третьего уровней, рабочие станции, определять типы связей между ними и соединять их.

На заключительном этапе, после того как сеть спроектирована, специалист может приступать к конфигурированию выбранных устройств посредством терминального доступа или командной строки (рисунок 1).

Рисунок 1 - Cisco Packet Tracer

Одной из самых важных особенностей данного симулятора является наличие в нем «Режима симуляции» (рисунок 2). В данном режиме все пакеты, пересылаемые внутри сети, отображаются в графическом виде. Эта возможность позволяет сетевым специалистам наглядно продемонстрировать, по какому интерфейсу в данные момент перемещается пакет, какой протокол используется и т.д.

Рисунок 2 - Режим «Симуляции» в Cisco Packet TracerОднако, это не все преимущества Packet Tracer: в «Режиме симуляции» сетевые инженеры могут не только отслеживать используемые протоколы, но и видеть, на каком из семи уровней модели OSI данный протокол задействован (рисунок 3).

Рисунок 3 - Анализ семиуровневой модели OSI в Cisco Packet Tracer Такая кажущаяся на первый взгляд простота и наглядность делает практические занятия чрезвычайно полезными, совмещая в них как получение, так и закрепление полученного материала.

Packet Tracer способен моделировать большое количество устройств различного назначения, а так же немало различных типов связей, что позволяет проектировать сети любого размера на высоком уровне сложности.

Моделируемые устройства:

  • коммутаторы третьего уровня:
    • Router 2620 XM;
    • Router 2621 XM;
    • Router-PT.
  • Коммутаторы второго уровня:
    • Switch 2950-24;
    • Switch 2950T;
    • Switch-PT;
    • соединение типа «мост» Bridge-PT.
  • Сетевые концентраторы:
    • Hub-PT;
    • повторитель Repeater-PT.
  • Оконечные устройства:
    • рабочая станция PC-PT;
    • сервер Server-PT;
    • принтер Printer-PT.
  • Беспроводные устройства:
    • точка доступа AccessPoint-PT.
  • Глобальная сеть WAN.

Типы связей:

  • консоль;
  • медный кабель без перекрещивания (прямой кабель);
  • медный кабель с перекрещиванием (кросс-кабель);
  • волоконно-оптический кабель;
  • телефонная линия;
  • Serial DCE;
  • Serial DTE.

Так же целесообразно привести те протоколы, которые студент может отслеживать:

  • ARP;
  • CDP;
  • DHCP;
  • EIGRP;
  • ICMP;
  • RIP;
  • TCP;
  • UDP.

Интерфейс Cisco Packet Tracer

Интерфейс программы Cisco Packet Tracer представлен на рисунке 4.

Рисунок 4 – Интерфейс программы Cisco Packet Tracer

Главное меню программы;

  1. Панель инструментов – дублирует некоторые пункты меню;
  2. Переключатель между логической и физической организацией;
  3. Ещё одна панель инструментов, содержит инструменты выделения, удаления, перемещения, масштабирования объектов, а так же формирование произвольных пакетов;
  4. Переключатель между реальным режимом (Real-Time) и режимом симуляции;
  5. Панель с группами конечных устройств и линий связи;
  6. Сами конечные устройства, здесь содержатся всевозможные коммутаторы, узлы, точки доступа, проводники.
  7. Панель создания пользовательских сценариев;
  8. Рабочее пространство;

Большую часть данного окна занимает рабочая область, в которой можно размещать различные сетевые устройства, соединять их различными способами и как следствие получать самые разные сетевые топологии.

Сверху, над рабочей областью, расположена главная панель программы и ее меню. Меню позволяет выполнять сохранение, загрузку сетевых топологий, настройку симуляции, а также много других интересных функций. Главная панель содержит на себе наиболее часто используемые функции меню.

Рисунок 5 - Главное меню Packet Tracer

права от рабочей области, расположена боковая панель, содержащая ряд кнопок отвечающих за перемещение полотна рабочей области, удаление объектов и т.д.

Снизу, под рабочей областью, расположена панель оборудования.

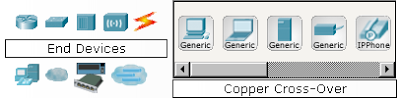

Рисунок 6 - Панель оборудования Packet Tracer

Данная панель содержит в своей левой части типы доступных устройств, а в правой части доступные модели. При выполнении различных лабораторных работ, эту панель придется использовать намного чаще, чем все остальные. Поэтому рассмотрим ее более подробно.

При наведении на каждое из устройств, в прямоугольнике, находящемся в центре между ними будет отображаться его тип. Типы устройств, наиболее часто используемые в лабораторных работах Packet Tracer, представлены на рисунке 7.

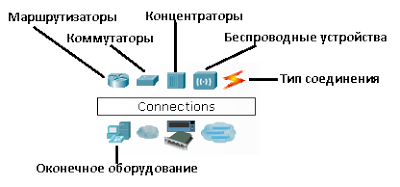

Рисунок 7 - Основные типы устройств

Рассматривать конкретные модели устройств каждого типа, не имеет большого смысла. Отдельного рассмотрения заслуживают типы соединений. Перечислим наиболее часто используемые из них (рассмотрение типов подключений идет слева направо, в соответствии с приведенным на рисунке 8).

Рисунок 8 - Типы соединений устройств в Packet Tracer

Автоматический тип – при данном типе соединения PacketTracer автоматически выбирает наиболее предпочтительные тип соединения для выбранных устройств

  • Консоль – консольные соединение
  • Медь Прямое – соединение медным кабелем типа витая пара, оба конца кабеля обжаты в одинаковой раскладке. Подойдет для следующих соединений: коммутатор – коммутатор, коммутатор – маршрутизатор, коммутатор – компьютер и др.
  • Медь кроссовер – соединение медным кабелем типа витая пара, концы кабеля обжаты как кроссовер. Подойдет для соединения двух компьютеров.
  • Оптика – соединение при помощи оптического кабеля, необходимо для соединения устройств имеющих оптические интерфейсы.
  • Телефонный кабель – обыкновенный телефонный кабель, может понадобится для подключения телефонных аппаратов.
  • Коаксиальный кабель – соединение устройств с помощью коаксиального кабеля.
